Infineon MCU AURIX TC275 Lite Kit 소개

안녕하세요 여러분. 글을 쓰는 게 처음이라 많이 어색하네요.

AURIX TC275 Lite Kit을 선물 받아 무엇을 할 수 있을까 고민을 하다가, 만들 수 있는 것들은 다 만들어보고 이를 기록해 보자는 생각으로 글을 남기게 되었어요.
목표는 AURIX TC275 Lite Kit과 Infineon에서 제공하는 iLLD를 사용해서 여러 가지 기기들을 제어할 수 있는 Control System을 만드는 거예요.

AURIX TC275 Lite Kit

AURIX TC275 Lite Kit을 처음 받으면 이러한 종이 박스에 포장되어 있어요.
사진은 크게 보이지만 실제 크기는 손바닥만 해요.
박스를 열어보면 두 가지가 포장되어 있는데요, TC275 Lite Kit Board와 커넥터가 있어요.
보드가 손에 쏙 들어오는 게 너무 귀엽네요!

TC275 Lite Kit Board

Connectors

핀들을 연결하려면 납땜을 해야 하니 인두기 세트를 구매해야 할 것 같아요. 이렇게 집에 도구가 하나하나 쌓이는 거죠!
이 외에도 외부로 연결할 케이블들도 구매를 해야 할 것 같아요.
일단 구성은 이 정도고 TC275 Lite Kit의 포장을 풀어볼까요?

TC275 Lite Kit Board

MCU는 TC275TP가 탑재되어 있어요. TC275T와 TC275TP의 차이는 HSM(Hardware Security Module)을 지원하는가 지원하지 않는가라고 보시면 돼요.

이제 아래 홈페이지를 들어가서 관련된 문서를 확인해 봐요.
www.infineon.com/aurixtc275litekit

KIT_AURIX_TC275_LITE - Infineon Technologies

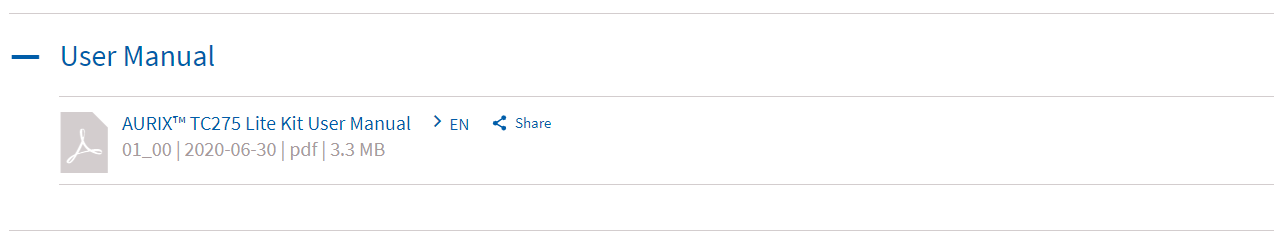

User Manual

홈페이지에 들어가니 문서가 User Manual 하나밖에 없네요.
다운로드를 한 후 열어보면 Lite Kit의 자세한 구성을 알 수 있어요.

훑어보면...
- Core Clock 최대 200Mhz
- External Clock 20Mhz
- Flash Memory 4Mhz
- CAN Transceiver (TLE9151VSJ)
- 1 User Button, 3 LED
- 아두이노 Pin Connector
- USB 3.0 또는 DAP 디버거

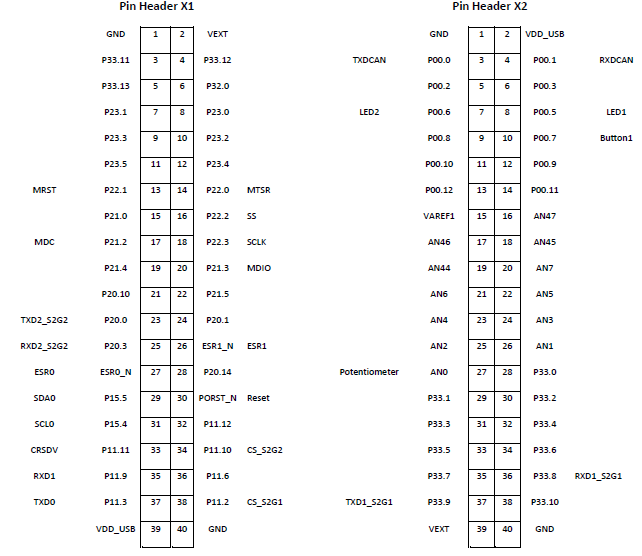

Pin Connections

저는 아마 이 커넥터 부분을 사용할 것 같아요.
Pxx_xx라고 써져 있는 부분은 MCU와 연결되어 있는 포트라고 생각하면 돼요. 이 포트를 어떻게 사용하냐에 따라서 GPIO로 사용할 수도, PWM 용도로 사용할 수도, 또는 해당 포트로 연결되어 있는 다양한 Alternative Function으로 사용할 수도 있어요. P00_7이 버튼에 연결되어 있는 것을 보면 몇몇 포트들은 이미 Lite Kit 회로에 적용되어 있네요.
이 외에도 ANx로 되어 있는 Analog 포트가 보이네요.

TC275 Lite Kit에서 가장 매력적인 점은 디버거가 내장되어 있다는 거예요.
User Manual에 보면 각 디버거 설치 방법이 나오는데, 저는 USB 디버거로 진행해 볼까 해요.
보드에 전원을 주기 위해 필요 없는 것 빼고 다 있는 다이소에서 Micro 5 pin 커넥터를 샀기 때문이죠.

다음 글은 Lite Kit의 디버거 설치 및 환경 구축에 대해서 적어볼까 해요. 환경 구축만 잘하면 50%는 한 거니까요!
다음에 봐요!
